Представьте себе ситуацию: вы купили новый автомобиль, а через месяц у него треснуло колесо на скорости. Или же станок на заводе вышел из строя из-за бракованной шестерни. В обоих случаях корень проблемы лежит не в сборке, а гораздо глубже - на этапе проверки качества материалов и деталей. Проверка качества в машиностроении - это не просто бюрократическая формальность или «галочка» в отчете. Это сложный инженерный процесс, который гарантирует, что деталь выдержит нагрузки, перепады температур и время.
Многие считают, что контроль - это финальный этап, когда инспектор смотрит на готовый продукт с линейкой. На самом деле, это непрерывный цикл, который начинается еще до того, как металл попадет под резец. Разберемся, как именно строится этот процесс, какие технологии используются сегодня и почему ошибка на миллиметр может стоить предприятию миллионов рублей.
Суть процесса: от чертежа до готового изделия
В основе любой проверки лежит сравнение. Мы сравниваем реальные параметры детали с теми, что указаны в технической документации. Но что именно мы измеряем? Не только длину или вес. Качество в машиностроении - это совокупность характеристик:
- Геометрические параметры: размеры, форма, шероховатость поверхности.
- Физико-механические свойства: твердость, прочность, пластичность, ударная вязкость.
- Химический состав: процентное содержание легирующих элементов (хром, никель, молибден и др.).
- Структурные особенности: наличие внутренних дефектов, пористость, направление волокон металла.
Если деталь соответствует всем этим критериям, она считается годной. Любое отклонение ведет к браку. Важно понимать, что требования зависят от назначения детали. Шайба для офисного стола и лопатка для реактивного двигателя имеют разные допуски. Для первой миллиметровая погрешность может быть незаметна, для второй - фатальна.
Три этапа контроля: входной, операционный и приемочный
Процесс проверки делится на три ключевых этапа. Пропуск любого из них увеличивает риск выпуска некачественной продукции.
1. Входной контроль Это первый рубеж. Здесь проверяют сырье, которое поступает на завод: листовой прокат, трубную продукцию, электроды для сварки, смазочные материалы. Инспектор сверяет сертификаты поставщика с реальными образцами. Если партия стали имеет неверный химический состав, ее бракуют сразу, не допуская в производство. Это экономит ресурсы, так как переработка брака стоит дороже, чем закупка нового сырья.
2. Операционный контроль Он происходит прямо во время изготовления. Технолог или оператор проверяет деталь после каждой значимой операции: после токарной обработки, шлифовки или термообработки. Зачем? Чтобы вовремя заметить ошибку. Например, если при фрезеровании сместилась ось станка, лучше выявить это сейчас, пока снято всего несколько миллиметров металла, а не когда готова сложная корпусная деталь.
3. Приемочный контроль Финальный этап перед отправкой изделия клиенту или сборкой узла. Здесь проводится комплексная проверка всех параметров согласно техническим условиям (ТУ) или стандартам (ГОСТ, ISO). Только после подписания акта о приемке деталь получает статус «годная».
Методы неразрушающего контроля (НК)
Один из самых важных разделов проверки качества - методы, которые позволяют найти скрытые дефекты, не ломая и не повреждая деталь. Представьте, что вам нужно проверить целостность кости у человека, не делая операцию. Так работают методы неразрушающего контроля (НК).
| Метод | Принцип действия | Что выявляет | Где применяется |
|---|---|---|---|
| Ультразвуковой контроль (УЗК) | Отправка звуковых волн высокой частоты в материал | Внутренние трещины, расслоения, поры | Сварные швы, толстостенные трубы, рельсы |
| Радиографический контроль (РК) | Пропускание рентгеновских или гамма-лучей | Пористость, непровары, инородные включения | Авиация, нефтегазовая отрасль, котлы высокого давления |
| Капиллярный контроль (ПК) | Нанесение пенетранта (красителя), который проникает в микротрещины | Поверхностные трещины | Литые детали, турбинные лопатки |
| Магнитопорошковый контроль (МПК) | Намагничивание детали и нанесение магнитного порошка | Поверхностные и подповерхностные дефекты в ферромагнетиках | Валы, коленчатые валы, элементы двигателей |
Эти методы обязательны для ответственных конструкций. Например, сварной шов на трубопроводе, транспортирующем газ под высоким давлением, обязательно проходит радиографию или ультразвуковую проверку. Любая микротрещина там недопустима.
Измерительные приборы: от штангенциркуля до координатно-измерительных машин
Точность измерений определяет надежность всей проверки. Инструменты эволюционировали вместе с технологиями производства.
Для базовых измерений используют классические механические приборы:
- Штангенциркули и микрометры: для измерения наружных и внутренних размеров с точностью до десятых долей миллиметра.
- Шупы и нутромеры: для проверки зазоров между деталями.
- Шероховатомеры: оценивают качество поверхности (шероховатость влияет на износ пары трения).

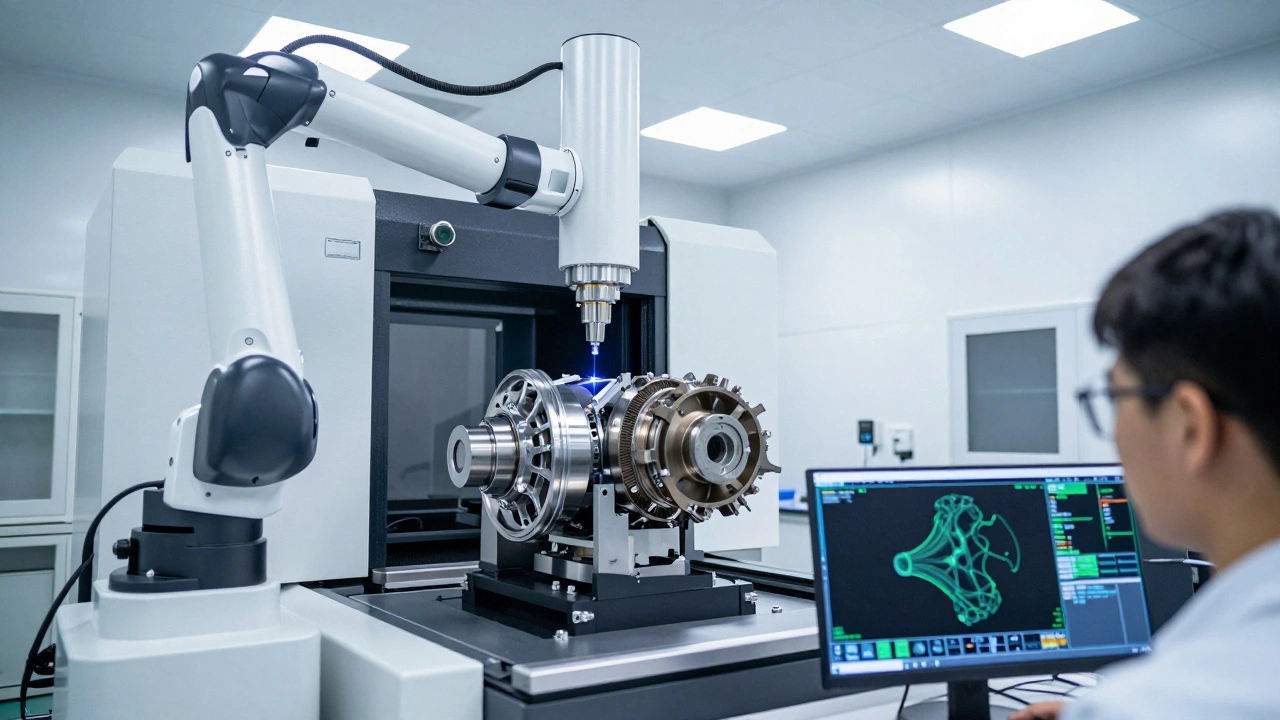

Однако современные сложные детали требуют большей точности. Здесь на помощь приходят координатно-измерительные машины (КИМ). Это высокоточные роботизированные системы, которые сканируют деталь лазером или контактным щупом, создавая ее цифровую 3D-модель. Программа затем сравнивает эту модель с исходным CAD-чертежом и выдает карту отклонений. Точность КМ достигает сотых долей миллиметра. Такие машины незаменимы при производстве авиадвигателей, прецизионных подшипников и медицинских имплантов.
Стандарты и нормативная база: ГОСТ, ISO и ASME
Без единых правил проверка качества невозможна. Кто сказал, что деталь качественная? Ответ дают стандарты. Они устанавливают терминологию, методы испытаний и допустимые отклонения.
В России основным регулятором являются ГОСТы (Государственные стандарты). Например, ГОСТ Р ИСО 9001 задает общие требования к системам менеджмента качества. А специфические стандарты, такие как ГОСТ 25336, регламентируют методы радиационного контроля.
Для экспорта продукции часто требуются международные стандарты:
- ISO 9001: глобальный стандарт качества, подтверждающий, что у компании есть выстроенная система управления.
- ASME (American Society of Mechanical Engineers): критически важен для котлов, сосудов высокого давления и трубопроводов. Сертификация по ASME открывает двери на рынки США и Канады.
- DIN (Deutsches Institut für Normung): немецкие стандарты, часто используемые в Европе, особенно в автомобилестроении.
Соответствие этим стандартам - не просто бумага. Это доказательство для заказчика, что ваш продукт безопасен и надежен.
Человеческий фактор vs Автоматизация
Даже самые дорогие КИМ и датчики НК не заменят опыт инженера-контролера. Человек способен оценить контекст, увидеть аномалию, которую алгоритм мог списать на шум, и принять решение в нестандартной ситуации.
Однако тренд последних лет - цифровизация контроля. Внедряются системы автоматического оптического контроля (АОК), где камеры с искусственным интеллектом анализируют поверхность деталей на конвейере в реальном времени. Это снижает влияние усталости оператора и повышает скорость проверки. Гибридный подход, где технологии делают рутинные замеры, а люди анализируют сложные случаи и принимают решения о браке, становится золотым стандартом современной промышленности.
Почему ошибки в проверке обходятся так дорого?
Стоимость пропуска брака многократно превышает затраты на его выявление на ранних стадиях. Это правило «1-10-100»:
- Если дефект найден на этапе проектирования, его исправление стоит условно 1 единицу.
- Если он обнаружен на этапе производства, ремонт или переработка обойдутся в 10 единиц.
- Если дефект попал к клиенту, стоимость reclamations, отзывов продукции, судебных исков и потери репутации достигнет 100 единиц и более.
Катастрофы в истории машиностроения часто происходили из-за халатности при контроле качества материалов. Поэтому проверка - это инвестиция в безопасность и долгосрочную прибыль предприятия.
Какие документы нужны для проведения проверки качества?
Основными документами являются технические условия (ТУ), чертежи детали, спецификации материалов и соответствующие ГОСТы или ISO стандарты. Также важны паспорта на сырье от поставщиков и журналы учета операций.
Что делать, если деталь не прошла проверку?
Деталь маркируется как брак. Далее принимается решение: подлежит ли она переработке (например, дополнительной обработке) или должна быть утилизирована. Обязательно составляется акт на брак, чтобы проанализировать причину ошибки и предотвратить повторение.
Можно ли проводить проверку качества самостоятельно без сертификации?
Для внутреннего использования да, но результаты таких проверок не будут иметь юридической силы для внешних заказчиков или регулирующих органов. Для официальных заключений лаборатория должна иметь аккредитацию, а персонал - квалификацию по методам НК.
Как часто нужно калибровать измерительные приборы?
Периодичность зависит от типа прибора и интенсивности его использования. Обычно это раз в год или каждые 6 месяцев. Использование некалиброванного инструмента делает все полученные данные недействительными.
В чем разница между контролем качества и управлением качеством?
Контроль качества (QC) - это тактическая деятельность по поиску дефектов в готовой продукции. Управление качеством (QM) - это стратегический подход, включающий планирование, улучшение процессов и предотвращение ошибок на всех этапах жизненного цикла продукта.
