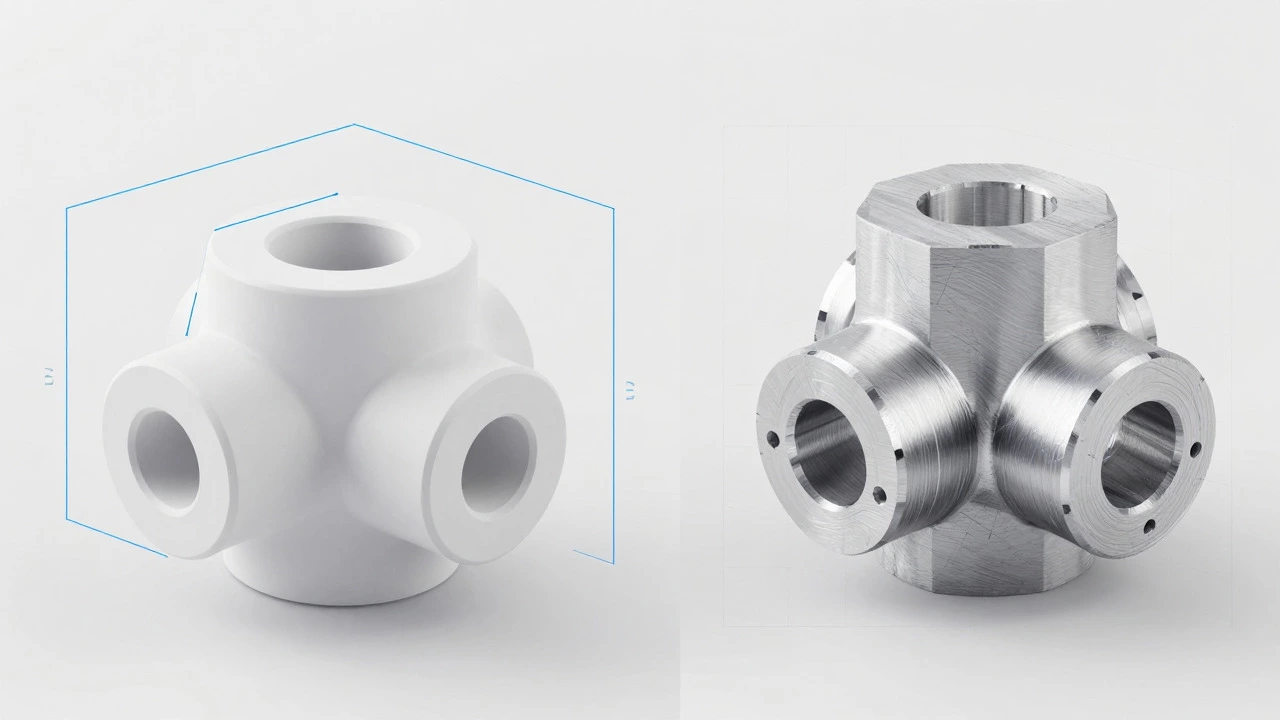

Вы когда-нибудь задумывались, почему деталь, идеально подходящая в виртуальной сборке, отказывается вставать на место в цеху? Разница в миллиметрах, но последствия - простои и перерасход бюджета. Для инженера-конструктора 3D моделирование - это не просто создание красивых картинок. Это строгий язык общения с производством.
Если вы хотите работать в современном машиностроении, одного знания интерфейса программы недостаточно. Нужно понимать физику, материалы и технологии изготовления. В этой статье мы разберем конкретные навыки, которые отличают дилетанта от профессионального конструктора.
База: Выбор правильного инструмента
Первое, что нужно понять: нет одной «лучшей» программы. Есть инструменты под разные задачи. В России и странах СНГ доминируют три направления.
| Программа | Сфера применения | Ключевая особенность | Сложность входа |
|---|---|---|---|
| SolidWorks | Машиностроение, механизмы | Интуитивный интерфейс, огромная база знаний | Средняя |
| KOMPAS-3D | Государственные заказы, тяжелое машиностроение | Поддержка ГОСТ, импорт/экспорт чертежей | Низкая |
| CATIA | Аэрокосмос, автомобилестроение | Работа со сложными поверхностями (Class A) | Высокая |
Не пытайтесь выучить все сразу. Выберите одну систему и копайте вглубь. Если вы планируете работать на заводе в Новосибирске или Москве, скорее всего, вам понадобится SolidWorks или KOMPAS-3D. Знание основ параметрического моделирования переносится между программами легко: логика эскизов, связей и дерева построения везде похожа.
Жесткое моделирование vs. Поверхности
В машиностроении 90% задач решается через жесткое телесное моделирование (solid modeling). Вы создаете эскиз, выдавливаете его, скругляете углы, добавляете отверстия. Но есть нюансы.
- Эскизы: Они должны быть полностью ограничены (синие линии в SolidWorks). Неограниченный эскиз - гарантия проблем при изменении размеров позже.
- Связи: Используйте геометрические связи (параллельность, касательность, симметрия), а не только размеры. Это делает модель устойчивой к изменениям.
- Толстостенные детали: Умейте создавать оболочки и листовой металл. Многие детали корпусов изготавливаются штамповкой или гибкой листа.
Поверхностное моделирование (surface modeling) требуется реже - например, для корпуса ноутбука или обтекателя автомобиля. Здесь важно понимать классы поверхностей (G0, G1, G2 непрерывность). Если вы новичок, сосредоточьтесь на твердотельном моделировании. Это фундамент.
Сборки: От деталей к механизму
Одна деталь бесполезна без контекста. Сборка показывает, как узел работает в целом. Вот что нужно уметь:
- Правильные сопряжения: Не используйте избыточные ограничения. Деталь должна иметь ровно столько степеней свободы, сколько нужно для работы механизма.
- Конфигурации: Одна модель болта может использоваться в разных диаметрах. Научитесь управлять вариантами изделия внутри одной сборки.
- Интерференция: Проверяйте пересечения деталей. Даже если программа не ругается, визуальный осмотр и инструмент проверки коллизий спасут вас от сварки деталей, которые мешают друг другу.
Продвинутый уровень - анимация движения. Сможете ли вы показать руководству, как открывается крышка люка или как шестерни передают крутящий момент? Это мощный навык для защиты проекта.
Чертежи: Язык производства
Многие считают, что 3D заменяет чертежи. Это миф. В цеху часто работают по бумажным или PDF-чертежам. Ваша задача - перевести 3D-модель в техническую документацию.
Здесь критически важны два навыка:
- ГОСТ и ЕСКД: Вы должны знать правила оформления чертежей. Где ставить размерную линию? Как обозначать шероховатость? Какой формат листа использовать? Ошибка в оформлении может привести к браку партии.
- Толерантности: Понимание допусков и посадок. Почему вал диаметром 50 мм должен иметь допуск h7, а отверстие H7? Без этого деталь либо будет болтаться, либо вообще не войдет.
Умение автоматически генерировать виды из 3D-модели экономит часы работы. Но ручной контроль обязательна. Программа не знает, какая грань более информативна для слесаря.
Инженерная мысль: Больше, чем софт
Софт - это молоток. А вы - плотник. Самый важный навык - понимание того, как будет изготовлена деталь.
Задавайте себе вопросы при моделировании:
- Как фреза зайдет внутрь этого кармана?
- Есть ли доступ для сверла под углом 90 градусов?
- Какой припуск нужен для токарной обработки?
- Как снять напряжения после литья?
Это называется DFM (Design for Manufacturing). Хороший конструктор моделирует так, чтобы деталь было дешево и быстро сделать. Плохой конструктор создает шедевр, который невозможно вытачивать на станке с ЧПУ.
Расчет прочности и материалов
В современных САПР встроен модуль CAE (Computer-Aided Engineering). Вам не обязательно становиться экспертом по конечно-элементному анализу (FEA), но базовые вещи знать нужно.
Например, перед тем как уменьшить толщину стенки корпуса, запустите простой статический анализ. Проверьте коэффициент запаса прочности. Подберите материал из библиотеки: сталь 45, алюминий Д16, пластик ABS. Каждый материал имеет свои свойства: предел текучести, модуль Юнга, теплопроводность.
Ошибка в выборе материала может стоить дорого. Легкосплавная деталь вместо стальной сэкономит вес, но может деформироваться под нагрузкой. Всегда проверяйте расчеты.
Чек-лист навыков для портфолио
Если вы готовите резюме, убедитесь, что можете продемонстрировать следующие умения:
- Параметрическое моделирование сложных деталей.
- Создание сборочных единиц с правильной кинематикой.
- Разработка чертежей по ГОСТ.
- Использование библиотек стандартных элементов (болты, подшипники).
- Базовый расчет прочности (FEA).
- Работа с листовым металлом и штамповками.
Добавьте в портфолио не только красивые рендеры, но и скриншоты дерева построения, чертежей и результатов расчетов. Работодатель хочет видеть логику вашего мышления.
Часто задаваемые вопросы
С какого ПО лучше начать изучение 3D моделирования?
Для общего развития и понимания принципов лучше всего подойдет SolidWorks. Он интуитивно понятен, имеет огромное количество обучающих материалов на русском языке и широко используется в малом и среднем бизнесе. Если вы ориентируетесь на госпредприятия в России, начните с KOMPAS-3D.
Нужно ли знать математику для 3D моделирования?
Да, но не высшую математику в чистом виде. Вам потребуется хорошее понимание геометрии, тригонометрии и физики (сопротивление материалов, механика). Особенно это важно при работе с допусками, расчетами прочности и кинематикой механизмов.
Можно ли работать в машиностроении, зная только Blender?
Сложно. Blender отлично подходит для художественного моделирования и визуализации, но он не является инженерным инструментом. В нем нет точной поддержки чертежей по ГОСТ, сложных допусков и интеграции с системами ЧПУ. Для реального производства нужны специализированные САПР.
Как долго учиться 3D моделированию с нуля до уровня Junior?
При регулярных занятиях (3-5 часов в день) базовые навыки можно освоить за 2-3 месяца. Однако для уверенной работы в машиностроении, включающей чертежи, сборки и понимание технологий, потребуется от 6 месяцев до года практики над реальными проектами.
Важно ли знание английского языка для 3D моделера?
Да, очень. Большинство технической документации, форумов поддержки и новых функций в программах вроде SolidWorks или CATIA выходят сначала на английском. Понимание терминологии поможет быстрее решать проблемы и находить решения.
