Вспомните последний раз, когда вы покупали сложный технический прибор. Скорее всего, он работал идеально с первого дня. Вы не задумывались о том, сколько часов инженеры потратили на то, чтобы детали подошли друг к другу как влитые. За этой «магией» стоит не удача, а 3D моделирование - цифровой фундамент современного производства.
Раньше конструкторы работали с чертежами на бумаге. Ошибка в одной линии могла стоить предприятию миллионов рублей на переделках. Сегодня всё иначе. Инженер создает виртуальный объект, проверяет его поведение под нагрузкой, собирает и разбирает прямо на экране. Только после этого запускается станок с ЧПУ или 3D-принтер. Но где именно происходит эта магия? Давайте разберем реальные сценарии использования 3D-моделирования в промышленности, особенно в тяжелом секторе - машиностроении.
Этап проектирования: создание геометрии и сборочных единиц

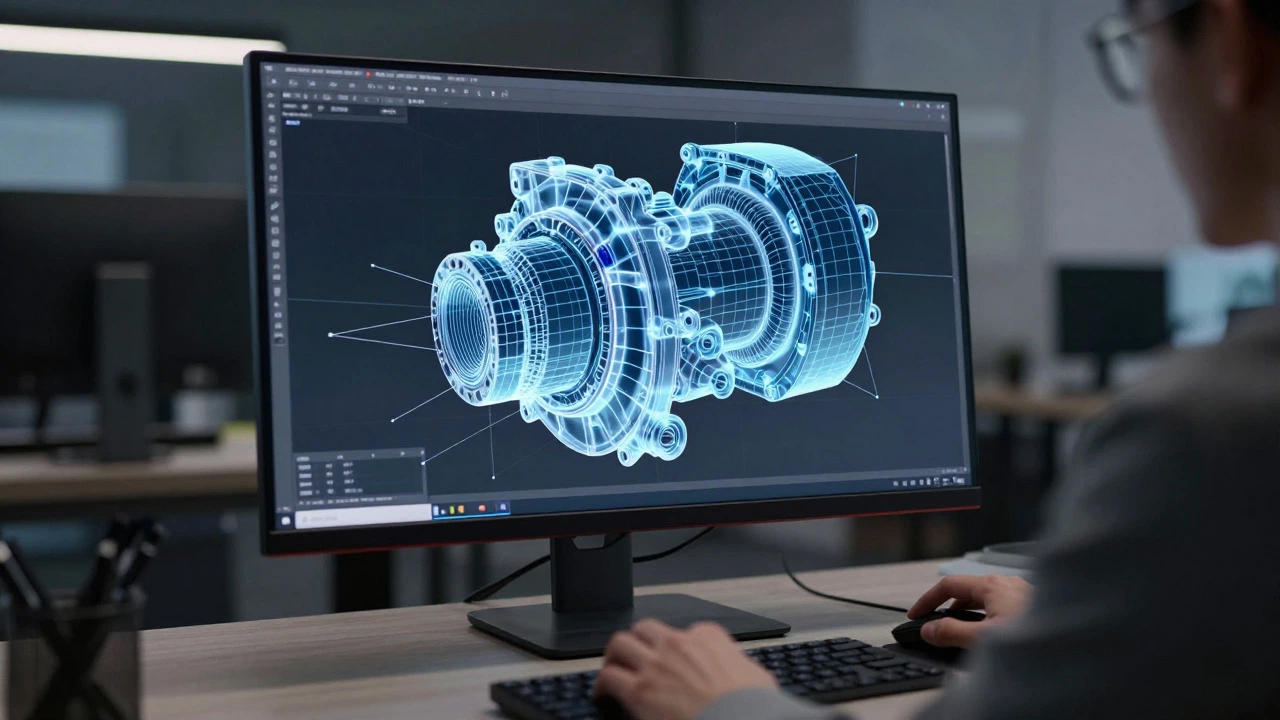

Всё начинается с идеи. Но идея в голове инженера должна превратиться в точные размеры. Здесь на сцену выходят системы автоматизированного проектирования (CAD). Это основной инструмент, который используют конструкторы каждый день.
Представьте, что вы разрабатываете корпус для промышленного насоса. В программе вы строите каждую грань, отверстие и паз. Главное преимущество здесь - параметрическая зависимость. Если вы решите изменить диаметр входного патрубка, программа автоматически пересчитает все связанные элементы. Стенки корпуса станут тоньше или толще, крепления сместятся. Вам не нужно перерисовывать листы вручную.
Особенно важно это при создании сборочных единиц. Машина состоит из сотен деталей. 3D-модель позволяет собрать их виртуально и увидеть конфликты еще до покупки металла. Например, вал может оказаться слишком длинным и упереться в крышку подшипника. На бумаге это легко пропустить. В трехмерном пространстве ошибка видна сразу.
- Параметрическое моделирование: Изменение одного размера обновляет всю модель.
- Безвариантное моделирование: Создание сложных органических форм без жестких связей (часто используется для дизайна внешних панелей).
- Сборочное моделирование: Проверка взаимодействия множества компонентов в едином узле.
Инженерный анализ и симуляция (CAE)
Красивая картинка - это хорошо. Но выдержит ли деталь реальную нагрузку? Вот тут в игру вступает расчетная механика. Прежде чем отправить чертеж в цех, модель отправляется в программные комплексы для инженерного анализа.
Давайте возьмем пример с шестерней редуктора. Она будет работать под огромным давлением. Инженеры применяют метод конечных элементов (МКЭ). Программа разбивает 3D-модель на тысячи маленьких треугольников или тетраэдров. Затем она рассчитывает напряжения в каждой точке.

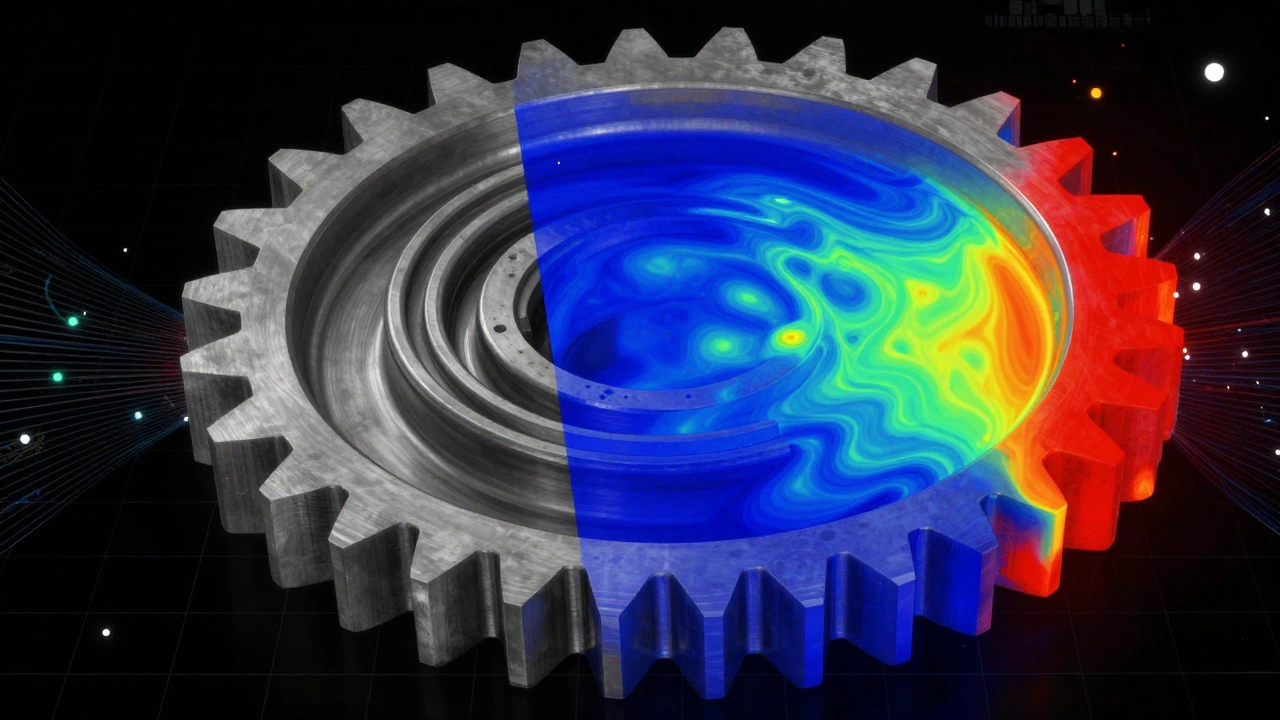

Результат выглядит как цветная карта. Синий цвет означает зону покоя, красный - критическое напряжение, где материал может треснуть. Если видите красное пятно на зубце шестерни, значит, конструкцию нужно усилить или изменить форму. Это экономит месяцы испытаний физических прототипов. Вместо того чтобы ломать одну деталь за другой, мы ломаем их виртуально, пока не найдем идеальное решение.
| Тип анализа | Что проверяет | Пример применения |
|---|---|---|
| Статический прочностной | Деформации и напряжения под постоянной нагрузкой | Рама грузовика, станина станка |
| Динамический | Вибрации, удары, резонансные частоты | Ротор турбины, кузов автомобиля |
| Тепловой | Распределение температуры, тепловые расширения | Двигатель внутреннего сгорания, радиатор |
| Аэродинамический (CFD) | Потоки воздуха или жидкости, давление | Лопатки вентилятора, трубопроводы |
Подготовка к производству (CAM)
Когда деталь проверена и готова, ее нужно изготовить. Станки с числовым программным управлением (ЧПУ) не понимают человеческий язык. Им нужны координаты движения фрезы или лазерной головки. Перевод 3D-модели в инструкции для станка - это задача систем CAM (Computer-Aided Manufacturing).
Инженер выбирает на экране траекторию инструмента. Программа рассчитывает, как фреза будет снимать слой за слоем, оставляя чистую поверхность. Особенно сложно обрабатывать пятиосевые станки, где инструмент может поворачиваться в разных плоскостях одновременно. Без 3D-моделирования рассчитать такие траектории вручную практически невозможно. Риск столкновения инструмента с заготовкой был бы очень высоким.
Здесь же применяется технология оптимизации материалов. Для литьевых деталей модель помогает определить места для литников и каналов охлаждения расплава. Для сварных конструкций - рассчитать последовательность швов, чтобы готовое изделие не повело от температурных деформаций.
Аддитивные технологии и быстрое прототипирование
Иногда традиционные методы обработки не подходят. Нужно сделать сложную внутреннюю структуру, которую невозможно вытачивать фрезой. Или требуется срочно заменить сломанную запчасть старого оборудования, чертежи на которую давно утеряны.
3D-моделирование становится мостом между идеей и аддитивным производством (3D-печатью). Инженер сканирует поврежденную деталь, восстанавливает ее геометрию в CAD-системе и отправляет файл на промышленный принтер. Принтер послойно наносит металл или пластик, создавая точную копию.
Это также позволяет создавать топологически оптимизированные детали. Алгоритмы убирают лишний материал там, где он не несет нагрузки, сохраняя прочность. Результат - деталь весом в два раза меньше оригинала, но такой же надежной. Такие конструкции часто напоминают природные формы костей или ветвей деревьев, и создать их можно только через цифровое моделирование и печать.
Цифровые двойники и жизненный цикл изделия (PLM)
Современное машиностроение не заканчивается выпуском продукта. 3D-модель живет вместе с изделием весь срок его службы. Это концепция PLM (Product Lifecycle Management) - управление жизненным циклом.

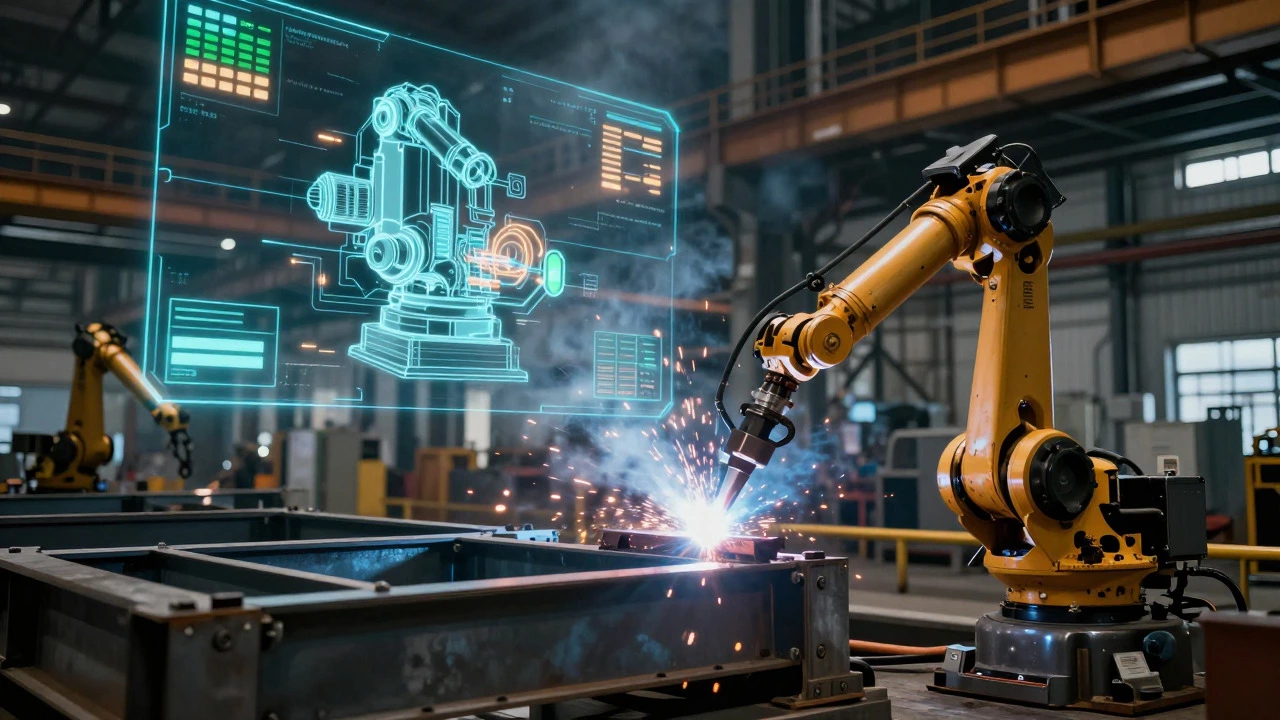

На основе 3D-модели создается «цифровой двойник». Это виртуальная копия работающего механизма, которая получает данные с датчиков реального оборудования. Если температура подшипника в реальности начинает расти быстрее, чем предсказывает модель, система сигнализирует об аномалии. Это позволяет проводить предиктивное обслуживание - менять деталь до того, как она выйдет из строя.
Кроме того, полная 3D-документация нужна сервисным инженерам. Они могут открыть модель на планшете, разобрать устройство виртуально и посмотреть, какой винт где находится, прежде чем подойти к реальному агрегату. Это сокращает время ремонта и снижает количество ошибок персонала.
Визуализация и маркетинг
Не менее важна роль 3D-моделирования в презентации продукции. Клиент хочет увидеть машину, прежде чем заплатить миллионы. Фотореалистичная визуализация позволяет показать оборудование в работе, продемонстрировать внутренние механизмы или предложить разные цветовые решения кузова.
Для выставок и презентаций используются интерактивные 3D-туры. Покупатель может крутить модель вокруг оси, приближать узлы, смотреть анимацию работы. Это повышает доверие к бренду и ускоряет процесс принятия решения о покупке. Часто такая визуализация заменяет дорогостоящие физические стенды на ранних этапах переговоров.
Какие программы лучше всего использовать для 3D моделирования в машиностроении?
Выбор зависит от задач. Для тяжелого машиностроения и сложных сборок лидируют SolidWorks, Autodesk Inventor и Siemens NX. Они обладают мощными инструментами для расчета прочности и подготовки к ЧПУ. Для архитектурных форм и дизайна часто выбирают Rhino или Alias.
Можно ли обойтись без 3D моделирования при производстве простых деталей?
Теоретически да, если деталь простая (например, болт или пластина). Однако даже для простых изделий 3D-модель нужна для создания чертежей, спецификаций и передачи данных на станки с ЧПУ. Бумажные чертежи постепенно уходят в прошлое, уступая место электронным моделям.
Как 3D моделирование помогает сэкономить деньги?
Основная экономия достигается за счет выявления ошибок на этапе проектирования. Исправление ошибки в цифровой модели стоит копейки. Исправление той же ошибки после изготовления металлического прототипа может стоить десятки тысяч рублей и недель задержки сроков. Также моделирование позволяет оптимизировать расход материала.
Нужно ли знать программирование для работы с 3D моделями?
Для базовой работы нет. Современные CAD-системы имеют интуитивный графический интерфейс. Однако знание скриптовых языков (Python, C#) полезно для автоматизации рутинных задач, создания плагинов и интеграции моделей с другими корпоративными системами.
Что такое параметрическое моделирование?
Это подход, при котором геометрия объекта определяется набором параметров (размеров, углов) и зависимостей между ними. При изменении одного параметра вся модель перестраивается автоматически. Это критически важно для серийного производства и внесения изменений в конструкцию.
